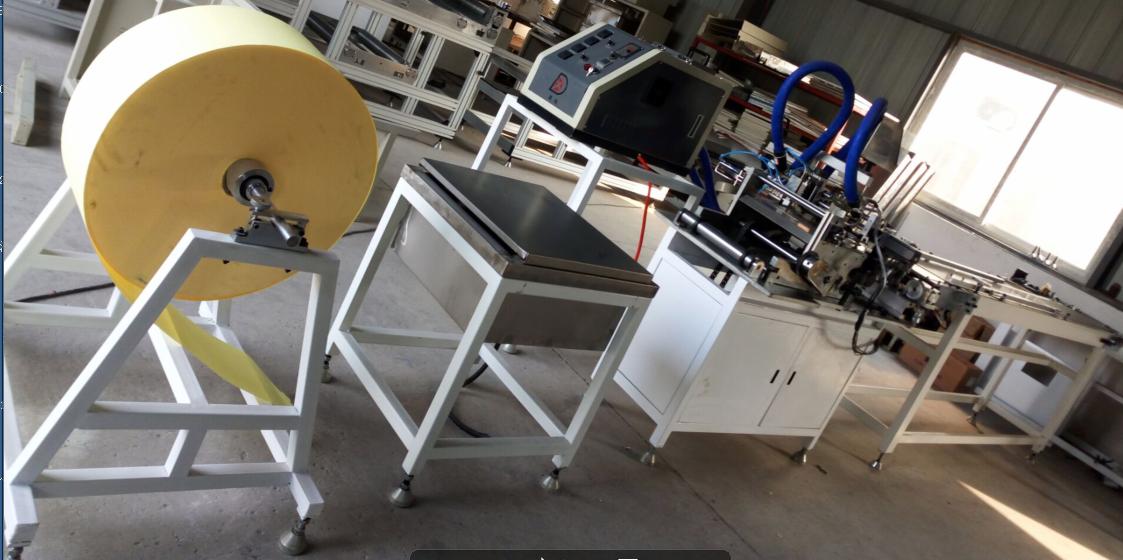

The TCPG-350 Panel Servo Paper Pleating Production Line is a full-automatic, high-speed folding and gluing system designed for producing panel-type air filter media. Equipped with servo motors, advanced spray humidification, high-precision hot melt gluing, and PLC touchscreen control, the production line delivers exceptional folding consistency, stable glue application, and high output efficiency.
It is one of the most advanced pleating lines in China, suitable for automotive filters, HVAC filters, industrial filtration, and various panel-type filter manufacturing.
สั่งซื้อขั้นต่ำ (MOQ) :
1การชำระเงิน :
FOBแหล่งที่มาของผลิตภัณฑ์ :
Bengbu Anhui Chinaท่าเรือขนส่งสินค้า :
Shanghai / Qingdao /Nanjing / Yiwuระยะเวลานำส่ง :
15-30 Days
หมวดหมู่สินค้า
เครื่องผลิตแผ่นกระดาษพับแบบเซอร์โวรุ่น TCPG-350 ผสานรวมระบบป้อนกระดาษอัตโนมัติ การเพิ่มความชื้น การพิมพ์ การติดกาวแบบเซอร์โว การพับ การขึ้นรูป และการลำเลียงด้วยสายพานลำเลียง โดยใช้ระบบพ่นละอองน้ำขั้นสูงแทนการให้ความร้อนด้วยไอน้ำแบบดั้งเดิม ทำให้มั่นใจได้ถึงความชื้นที่คงที่และการพับที่ยอดเยี่ยม
ระบบปืนกาวแบบเซอร์โวคู่รองรับวิธีการติดกาวหลายแบบ เช่น มุมฉาก มุมเฉียง และมุมเฉียงสองด้าน ด้วยระบบควบคุม PLC แบบสัมผัส อุปกรณ์นี้จึงใช้งานง่าย พับได้อย่างแม่นยำ ระยะห่างของลอนสม่ำเสมอ และผลิตได้เร็วตั้งแต่ 5–50 เมตร/นาที
สายการผลิตนี้มีประสิทธิภาพโดดเด่นสำหรับการผลิตกระดาษกรองแบบแผงจำนวนมาก โดยมีคุณภาพการพับที่เหนือกว่า
คุณสมบัติหลัก
ใช้ระบบพ่นสเปรย์ที่ทันสมัยที่สุด แทนที่ระบบทำความร้อนด้วยไอน้ำแบบดั้งเดิม
ความสูงในการพับกระดาษ: 20–60 มม. (ต้องเปลี่ยนลูกกลิ้ง)
มาตรฐานความเรียบของลอนกระดาษ: ความสูงของรอยพับที่เรียบเนียนเป็นพิเศษ
ระยะห่างของลอน: ระยะห่างสม่ำเสมอและคงที่ ด้วยเทคโนโลยีการผลิตแบบลูกกลิ้งนำเข้า
ปืนกาวสองกระบอกที่ติดตั้งมอเตอร์เซอร์โวคู่
ระบบควบคุม PLC/หน้าจอสัมผัส รองรับการติดกาวมุมฉาก มุมเฉียง และการติดกาวสองด้าน
ระบบปรับรางนำทางเพื่อการใช้งานที่ง่ายดาย
เวลาอุ่นเครื่อง 30 นาที พร้อมสวิตช์ตั้งเวลา
ระบบควบคุมแบบหน้าจอสัมผัสเต็มรูปแบบ ซึ่งเป็นหนึ่งในอุปกรณ์ที่ทันสมัยที่สุดของจีน
ข้อดี
ระบบควบคุมเซอร์โวความแม่นยำสูงสำหรับการพับและการติดกาว
การเกิดรอยจีบที่มั่นคงและสม่ำเสมอ
สามารถปรับความสูงและความกว้างในการพับได้ เพื่อให้เหมาะกับข้อกำหนดของตัวกรองต่างๆ
ความเร็วในการผลิตสูงถึง 50 เมตร/นาที
การใช้กาวร้อนละลายอย่างสม่ำเสมอด้วยเครื่องจ่ายกาวขนาด 10 ลิตร
อินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย
มอเตอร์เซอร์โวดิจิทัลที่เชื่อถือได้ (เดลต้า, ไต้หวัน)
ออกแบบมาเพื่อการผลิตแผงกรองขนาดใหญ่
ข้อมูลจำเพาะทางเทคนิค
รายการ | ข้อกำหนด |
ความสูงในการพับกระดาษ | 20–60 มม. |
ความกว้างสูงสุดของกระดาษกรอง | 90–320 มม. |
ความเร็วในการผลิต | 5–50 เมตร/นาที |
ความเร็วสายพานลำเลียง | 0–8 เมตร/นาที |
กำลังการผลิตเครื่องกาวร้อนละลาย | 10 ลิตร |
ขนาดเครื่องจักร (ยาว×กว้าง×สูง) | 6200 มม. × 16000 มม. × 1400 มม. |
ปริมาณการใช้พลังงานทั้งหมด | 9 กิโลวัตต์ |
การจ่ายอากาศอัด | 1 ม³/นาที |
กำลังมอเตอร์หลัก | 1.1 กิโลวัตต์ |
กำลังมอเตอร์สายพานลำเลียง | 0.55 กิโลวัตต์ |
มอเตอร์เซอร์โวฉีดกาวกำลังสูง | 2×400 กิโลวัตต์ |
เครื่องติดกาวไฟฟ้า | 6.4 กิโลวัตต์ |
น้ำหนักเครื่องจักร | 600 กก. |
แรงดันลมใช้งาน | 0.6 เมกะปาสคาล |
แรงดันไฟฟ้าของแหล่งจ่ายไฟ | 380V / 50Hz |
พารามิเตอร์ประสิทธิภาพ
ข้อมูลจำเพาะของอุปกรณ์: ความกว้างในการพับสูงสุด 320 มม.
ใช้ระบบพ่นสเปรย์ที่ทันสมัยที่สุด แทนที่ระบบทำความร้อนด้วยไอน้ำแบบดั้งเดิม
ความสูงในการพับ: 20–60 มม. (ต้องเปลี่ยนลูกกลิ้ง)
ความเรียบของรอยพับ: เรียบเนียนเป็นพิเศษ
ระยะห่างของร่องลูกคลื่น: สม่ำเสมอ ผลิตโดยใช้กระบวนการรีดขึ้นรูปที่นำเข้า
ความเร็วในการผลิต: 5-50 เมตร/นาที
ความจุเครื่องติดกาวร้อน: 10 ลิตร
ประสิทธิภาพของปืนกาว: มอเตอร์เซอร์โวคู่, ระบบควบคุม PLC/หน้าจอสัมผัส, การติดกาวแบบมุมฉาก/เฉียง/สองด้าน
ระบบลูกกลิ้งพับผ้า: การปรับรางนำทาง
เวลาอุ่นเครื่อง: 30 นาที โดยใช้สวิตช์ตั้งเวลา
การใช้งานหน้าจอสัมผัสแบบเต็มรูปแบบ
หนึ่งในเครื่องพับจีบที่ทันสมัยที่สุดในประเทศจีน
รายการการกำหนดค่า
การกำหนดค่ามอเตอร์: มอเตอร์เซอร์โวดิจิทัลเต็มรูปแบบ (ยี่ห้อ: เดลต้า, ไต้หวัน); มอเตอร์สามเฟส (ยี่ห้อ: หวนซิน, ไต้หวัน)
การกำหนดค่าหน้าจอสัมผัส: หน้าจอสัมผัสขนาด 7 นิ้ว, ยี่ห้อ: Taiwan Weintek
PLC Programmerable Controller: ชุดควบคุมสี่แกน ยี่ห้อ: Taiwan Delta
เครื่องแปลงความถี่: ยี่ห้อ Kerun ในประเทศ
ชิ้นส่วนไฟฟ้า: สวิตช์ตรวจจับระยะใกล้ความแม่นยำสูงแบบสั่งทำพิเศษ สวิตช์ตรวจจับระยะใกล้ที่นำเข้า รีเลย์ และชิ้นส่วนไฟฟ้าขนาดเล็ก
ชิ้นส่วนทางกล: เพลาเคลือบด้วยโครเมียมแข็งด้วยไฟฟ้า ส่วนประกอบอื่นๆ เคลือบด้วยสีดำมาตรฐาน
ระบบเครื่องติดกาว: เครื่องติดกาวขนาด 10 กก. 1 เครื่อง, สายกาวแยกอิสระ 2 สาย และปืนติดกาว 2 กระบอก
ชิ้นส่วนมาตรฐานของเครื่องมือ: เครื่องมือต่างๆ ถูกจัดเรียงอย่างเป็นระบบและถอดประกอบได้ง่าย
แอปพลิเคชัน
แผ่นกรองอากาศสำหรับรถยนต์
ตัวกรองระบบปรับอากาศและเครื่องฟอกอากาศภายในบ้าน
ผลิตภัณฑ์กรองอากาศสำหรับอุตสาหกรรม
กระดาษกรองแบบจีบสำหรับระบบสิ่งแวดล้อมและการกำจัดฝุ่น
การผลิตแผ่นกรองแบบแบน สี่เหลี่ยมจัตุรัส และสี่เหลี่ยมผืนผ้า
บรรจุภัณฑ์ของเรา
ทำไมต้องเลือกเรา?
เทคโนโลยีการพับจีบแบบเซอร์โวขั้นสูง
การพับที่มั่นคง สม่ำเสมอ และการส่งออกที่รวดเร็ว
ระบบพ่นละอองน้ำเพิ่มความชื้นชั้นนำของอุตสาหกรรม
ชิ้นส่วนมอเตอร์และ PLC ที่เชื่อถือได้จากไต้หวัน
โหมดการติดกาวที่ยืดหยุ่นพร้อมการควบคุมที่แม่นยำ
เหมาะสำหรับการผลิตตัวกรองแบบต่อเนื่องขนาดใหญ่
โครงสร้างทนทานและดูแลรักษาง่าย
